Работы с электрическим оборудованием могут выполняться только квалифицированными, авторизованными электриками.
Во время работы необходимо следить за тем, чтобы печь и коммутационное оборудование не были включены по ошибке (выньте вилку из розетки) и чтобы все движущиеся части печи
были надежно закреплены. Соблюдайте правила по охране труда при эксплуатации электроустановок.
Подождите, пока печь и подключенные к ней детали не остынут до комнатной температуры.
Изображения, приведенные в данной инструкции, могут содержать неточности в отношении функций, конструкции и модели печи.
Компания Nabertherm категорически не несет никакой ответственности за прямой или косвенный ущерб, причиненный неправильной сборкой. Это также относится ко всем случаям, когда общие этапы установки не описаны.
Перед установкой или демонтажем из рабочей камеры нужно вынуть все содержимое, включая подовую плитку.
Мы рекомендуем, чтобы нагревательные элементы заменяли два человека.
Совет: так как существует множество различных моделей печей, мы рекомендуем вам сделать несколько фотографий кабелей на нагревательных элементах и распределительном устройстве. Это упрощает последующую установку и подключение новых нагревательных элементов.
Вытяжная трубка

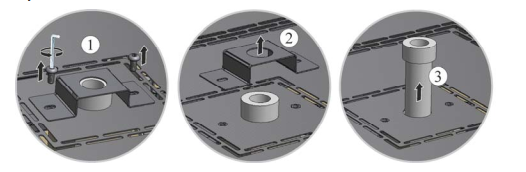

Сначала ослабьте винты (1) на защитной пластине трубы отвода отработанного воздуха с помощью прилагаемого шестигранного ключа. Снимите защитную пластину (2) с вытяжной трубки, а затем осторожно вытяните трубку (3) вертикально вверх. Храните вытяжную трубку в надежном месте, так как ее материал очень хрупок.
Рис. 1: Снятие вытяжной трубки (аналогично рисунку)
Снятие верхней крышки с корпуса печи

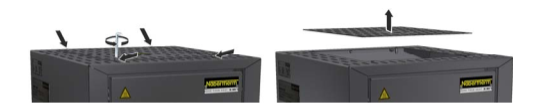

Открутите все винты панели с помощью подходящего инструмента и храните их в надежном месте для дальнейшего использования.
Количество и положение винтов могут отличаться в зависимости от модели печи. В зависимости от модели печи и ее характеристик внешний вид печи может отличаться от представленного на картинке. Крышка должна быть опущена на мягкий материал (например, поролон).
При ее наличии обратите внимание на кабель защитного заземления, идущий от задней стенки к зажиму. При необходимости отсоедините кабель от зажима.
Рис. 2: Снятие крышки с модели LHT 01/17 D (аналогично рисунку)
Зажимы и соединительный контакт/перемычка для подключения

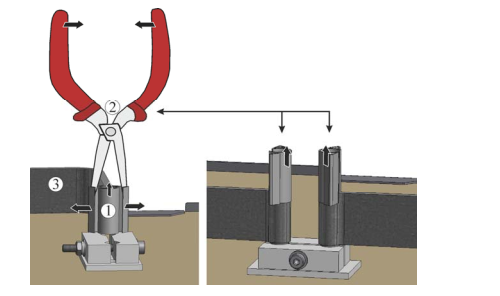

Осторожно разомкните зажимы (1) плоскогубцами для нагревательного элемента (2) и поднимите вверх. Снимите соединительный контакт или перемычку для подключения (3) с нагревательного элемента.
Рис. 3: Зажимы и соединительный контакт (аналогично рисунку)
Держатель элемента и изоляция

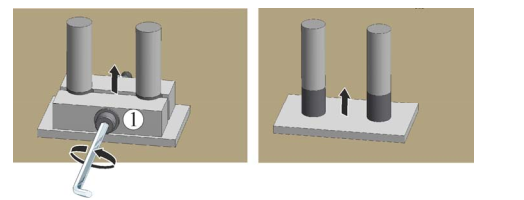

Осторожно открутите винт на держателе элемента (1) с помощью подходящего инструмента. Снимите держатель элемента с нагревательного элемента. Удалите волокнистую бумагу и вату, которые находятся под ней, из зазора между боковыми сторонами нагревательных элементов.
Рис. 4: Снятие держателя элемента и изоляции (аналогично рисунку)
Замена нагревательных элементов

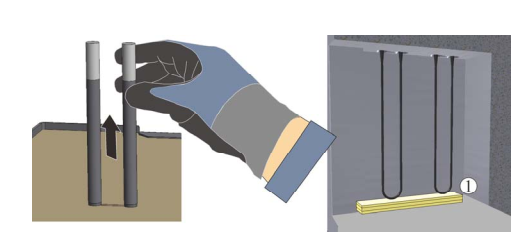

Осторожно вытяните нагревательные элементы вверх; при этом не прижимайте ножки нагревательного элемента друг к другу. Очистите нагревательную камеру и проходные отверстия (можно с помощью пылесоса). Аккуратно вставьте новые нагревательные элементы сверху.
Внимание: Обратите внимание на правильную на высоту установки! Смотрите рисунок. Полезно использовать монтажную опору (например, пенопласт) между нагревательными элементами и основанием печи.
1 = Монтажная опора (например, пенопласт)
Рис. 5: Нагревательные элементы (аналогично рисунку)
Перед установкой проверьте поставляемые нагревательные элементы на наличие повреждений.
Сравните поставляемые элементы с накладной и документами к заказу на поставку.
Немедленно сообщите поставщику о любых недостающих или поврежденных деталях, поскольку жалобы, полученные позднее, не могут быть подтверждены.

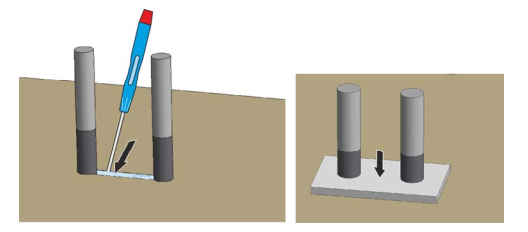

Заполните зазор между концами соединения элементов волокнистой ватой. Затем положите волокнистую бумагу (прибл. 2 мм) на изоляции. Если отверстия не заполнены, это приводит к перегреву зажимов, в результате чего нагревательные элементы преждевременно выходят из строя.
Рис. 6
Сборка нагревательных элементов

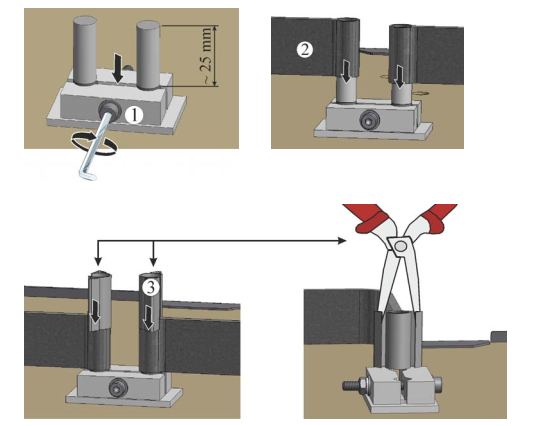

Вставьте наконечники нагревательных элементов в держатели элементов (1). Осторожно затяните держатели элементов подходящим инструментом (1Нм – для держателя нагревательного элемента, 6Нм – для затяжки контактного ремня к силовому кабелю)
Головки винтов должны быть направлены наружу. Избегайте любых напряжений или перекосов нагревательных элементов. Убедитесь, что держатели нагревательных элементов не перекручиваются при затягивании винтов. Прикрепите соединительный контакт или перемычку (2) к концам нагревательных элементов и закрепите их новыми зажимами (3), следите за тем, чтобы они были правильно расположены относительно друг друга. Проверьте нагревательный элемент держатели, винты, пружинные зажимы и кабели.
Рис. 7: Сборка нагревательных элементов (аналогично рисунку)
Крышка распределительного устройства собирается в обратном порядке.
Позиционирование и установка крышки
Установите крышку на корпус печи и закрепите ее с помощью винтов, которые были предварительно откручены.
Сборка вытяжной воздушной трубы

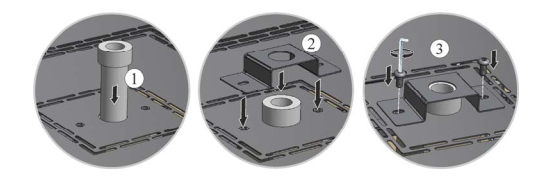

Осторожно вставьте трубу выпуска воздуха (1) в предназначенное отверстие. Головка вытяжной воздушной трубы должна лежать на крышке печи. Снова установите защитную пластину выхлопной трубы (2), используя ранее ослабленные винты (3).
Рис. 8: Сборка вытяжной трубки (аналогично рисунку)
Примечание
Убедитесь, что все резьбовые и заглушенные соединения находятся в рабочем состоянии.
Внимание!
Следите за тем, чтобы кабели не торчали и не были зажаты. Остерегайтесь острых краев.
Внимание!
При неправильной установке невозможно гарантировать функционирование и безопасность системы.
Подключение должно быть надлежащим образом установлено и введено в эксплуатацию квалифицированным персоналом
